Campana y Chimenea Tipo Americana para Parrilla Fabricación a Medida
Diseño cilíndrico a medida para integrar campana, ducto y salida
Metalúrgica San Ignacio fabrica campanas y chimeneas tipo americana para parrilla en Córdoba, Argentina. El conjunto puede resolverse con una campana visible, una chimenea redonda de gran presencia o un cerramiento completo que oculte la captación interior.
Qué se entiende por campana y chimenea americana
En parrillas y asadores, “americana” no describe una única forma técnica universal. Es un nombre comercial asociado a conjuntos metálicos de fuerte presencia visual, generalmente con chimenea cilíndrica y una salida vertical expuesta.
Las fotografías de trabajos realizados muestran que la campana captadora puede adoptar diferentes configuraciones. Lo importante es distinguir la pieza que recibe el humo de la chimenea que lo conduce al exterior. Ambas deben diseñarse como partes del mismo sistema.
Campana visible y chimenea redonda
La captación queda a la vista y se conecta con un conducto cilíndrico vertical.

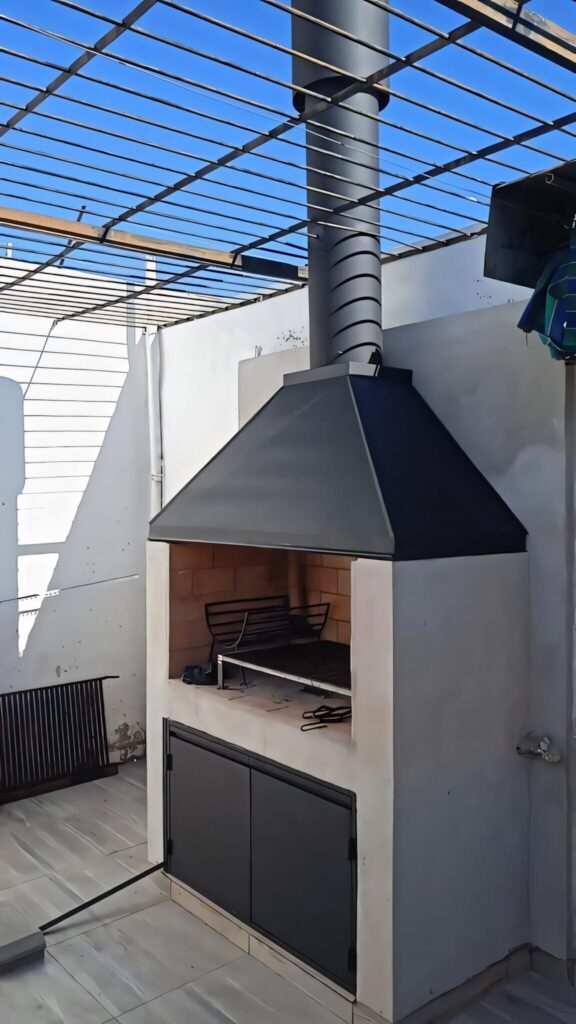

Campana piramidal sobre mampostería
La campana se apoya o integra sobre el asador y la chimenea redonda se eleva desde la transición.

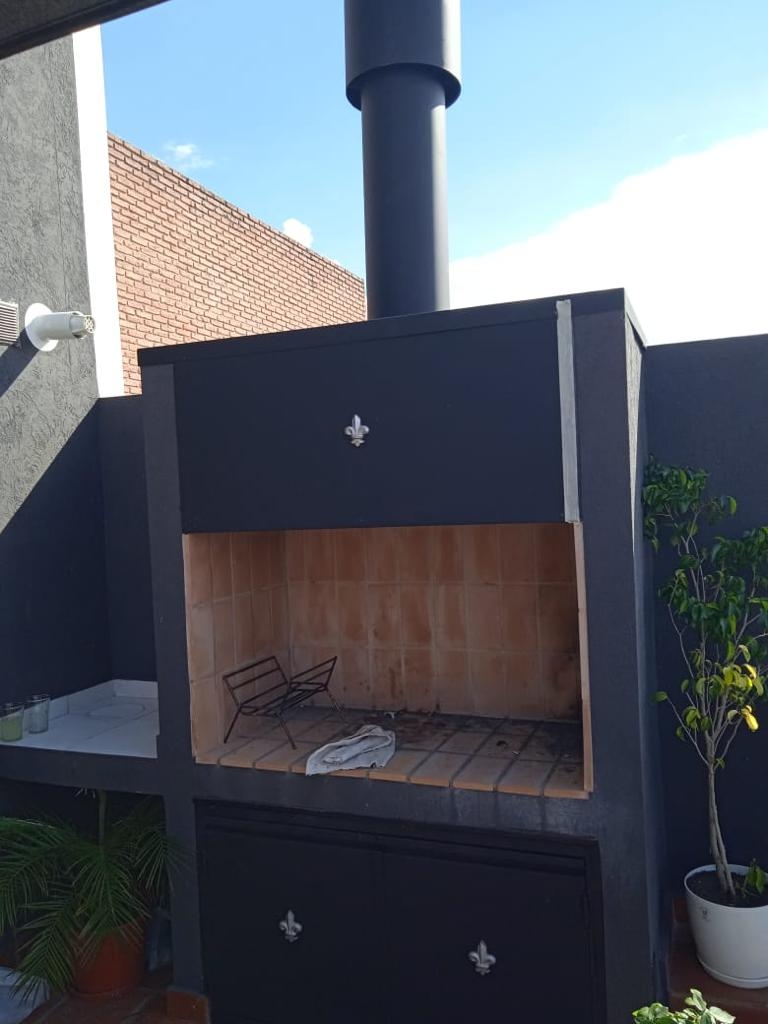

Cerramiento con campana interior
La captación queda oculta detrás de un frente metálico y la chimenea americana aparece en la parte superior.
Componentes que debe definir el proyecto
| Componente | Función | Qué debe aclarar el presupuesto |
|---|---|---|
| Campana captadora | Recibe el humo y los gases calientes que ascienden desde el fogón. | Medidas, forma, material, espesor y terminación. |
| Transición | Conecta la campana con la chimenea redonda. | Forma, sección de entrada y diámetro de salida. |
| Chimenea cilíndrica | Conduce el flujo hacia la salida exterior. | Diámetro, longitud, cantidad de tramos, uniones y material. |
| Codos o desplazamientos | Permiten adaptar el recorrido cuando la salida no está alineada. | Cantidad, ángulo y ubicación. |
| Sombrerete | Protege y remata la salida exterior. | Modelo, medidas, material y sistema de fijación. |
| Soportes y fijaciones | Sostienen el peso de la campana y la chimenea. | Piezas incluidas y trabajos de obra necesarios. |
Cómo funciona el tiraje en este tipo de chimenea
El humo caliente tiende a ascender y la chimenea ayuda a conducirlo hacia el exterior. Sin embargo, la forma cilíndrica no garantiza por sí sola un mejor tiraje. El rendimiento depende de la relación entre el fogón, la campana, la transición, la sección del conducto, la altura total, los codos y la salida exterior.
También debe existir entrada de aire al quincho. Cuando el ambiente está demasiado cerrado, el sistema puede perder rendimiento aunque la chimenea tenga una altura importante. En la guía de campanas y ductos de tiraje se explican con más detalle estas variables.
Campana americana frente a una campana cuadrada
| Aspecto | Chimenea americana | Campana o ducto cuadrado |
|---|---|---|
| Forma visible | Salida redonda o cilíndrica con fuerte presencia visual. | Planos rectos y líneas geométricas. |
| Estética | Rústica, industrial o de inspiración tradicional. | Moderna, minimalista o integrada a la arquitectura. |
| Integración | La chimenea suele quedar expuesta como parte del diseño. | Puede ocultarse más fácilmente detrás de un revestimiento. |
| Fabricación | Requiere cilindrado, transiciones y uniones curvas. | Se resuelve mediante plegados y uniones de planos. |
| Rendimiento | Depende del dimensionamiento y la instalación; ninguna forma es superior por sí sola. | |
Diseños reales que puede adoptar el conjunto
Qué medidas enviar para solicitar presupuesto
Una cotización inicial necesita más información que el ancho de la parrilla. Enviá las medidas en centímetros y fotografías que permitan entender el interior y la salida exterior.
- Ancho del fogón: medir la zona donde se enciende el fuego.
- Profundidad del fogón: medir desde el frente hasta el fondo.
- Ancho de la boca: informar el ancho libre del vano.
- Alto de la boca: medir desde la base hasta el borde superior.
- Altura disponible: indicar la distancia hasta el techo y la salida exterior prevista.
- Recorrido de la chimenea: aclarar si será completamente vertical o si necesita desplazamientos.
- Tipo de techo: informar si es losa, chapa, teja, madera u otra construcción.
- Fotografías: enviar vistas frontal, lateral y exterior del lugar de salida.
Antes de fabricar se deben confirmar las medidas definitivas, los puntos de apoyo, las interferencias, la ventilación y las condiciones de montaje.
Materiales y terminaciones
El cuerpo de la campana se fabrica habitualmente en chapa calibre 18. El material y el espesor de la chimenea, las transiciones, los soportes y el sombrerete deben definirse según la altura, el diámetro, el peso y la configuración del proyecto.
La terminación exterior puede realizarse en negro mate u otro color acordado. También pueden incorporarse detalles de acero inoxidable. La pintura exterior no debe interpretarse automáticamente como apta para contacto directo con llama, brasas o alimentos.
Ventajas y aspectos que se deben considerar
Ventajas
- Aporta una identidad visual marcada al quincho.
- Puede fabricarse para asadores nuevos o existentes.
- Permite integrar campana, transición y chimenea en un mismo diseño.
- Admite configuraciones visibles u ocultas dentro de un cerramiento.
- Puede enviarse por tramos para facilitar transporte y montaje.
Aspectos a considerar
- Necesita soportes y fijaciones acordes al peso.
- La salida puede requerir trabajos en techo o mampostería.
- Los codos y reducciones pueden afectar el flujo.
- La ventilación del quincho influye en el funcionamiento.
- El sistema requiere limpieza e inspecciones periódicas.
¿Cuánto cuesta una campana con chimenea americana?
No existe un precio único. El valor depende de las dimensiones de la campana, el diámetro y la longitud de la chimenea, la cantidad de tramos y codos, el sombrerete, el material, la pintura, los soportes, el embalaje, el flete y la instalación.
| Factor | Qué cambia |
|---|---|
| Dimensiones de la campana | Cantidad de chapa, plegados, cilindrado, soldaduras y refuerzos. |
| Chimenea | Diámetro, longitud, cantidad de tramos y uniones. |
| Desplazamientos | Codos, transiciones y piezas especiales. |
| Cerramiento | Laterales, frente, revestimientos y posible bajo asador. |
| Terminación | Pintura, color, acero inoxidable y detalles decorativos. |
| Logística e instalación | Embalaje, transporte, descarga, soportes y tareas en obra. |
El presupuesto debe identificar qué partes están incluidas y cuáles se cotizan por separado. Dos conjuntos visualmente parecidos pueden tener valores diferentes si cambia la altura, el diámetro o el alcance de la instalación.
Qué debería incluir una propuesta clara
- Medidas consideradas: campana, transición y chimenea.
- Materiales y espesores: especificados para cada componente.
- Accesorios: codos, uniones, sombrerete y soportes.
- Terminación: pintura, color y detalles acordados.
- Logística: embalaje, flete y modalidad de entrega.
- Instalación: tareas incluidas y trabajos de obra excluidos.
- Condiciones comerciales: vigencia, forma de pago y plazo confirmado.
Cotizá tu campana y chimenea americana
Enviá las medidas del fogón y de la boca, la altura disponible, el recorrido previsto para la chimenea y fotografías del interior y del techo. Con esos datos se puede preparar una primera evaluación.
Consultar por WhatsAppInstalación en obra nueva o quincho existente
En una obra nueva se pueden coordinar desde el comienzo la posición de la campana, los soportes, el paso de la chimenea y la impermeabilización de la salida. En un quincho existente primero se debe comprobar el espacio disponible y detectar vigas, cielorrasos, instalaciones eléctricas o de gas y materiales combustibles cercanos.
Cuando el proyecto requiere atravesar un techo o modificar una estructura, conviene coordinar el trabajo metalúrgico con el profesional o constructor responsable. La instalación solo debe considerarse incluida cuando figura expresamente en el presupuesto.
Limpieza y mantenimiento
- Retirá periódicamente grasa, hollín y residuos de las superficies accesibles.
- Revisá que la chimenea y el sombrerete no tengan obstrucciones.
- Controlá uniones, soportes, sellados y fijaciones.
- Observá si aparecen corrosión, deformaciones o desprendimientos.
- No utilices el asador cuando existan daños u obstrucciones visibles.
- La frecuencia de limpieza depende del uso y del combustible empleado.
Fabricación artesanal en Córdoba, Argentina
Metalúrgica San Ignacio fabrica campanas y chimeneas americanas para parrilla en Córdoba, Argentina. Los trabajos destinados a otras provincias se envían mediante flete coordinado según el tamaño, el peso, el embalaje y el destino. El transporte y la instalación solo se consideran incluidos cuando están detallados en la propuesta.
Otros contenidos y productos relacionados
Preguntas frecuentes
¿Qué es una campana y chimenea tipo americana para parrilla?
Es un conjunto de captación y salida de humo en el que la chimenea cilíndrica o redonda tiene una presencia visual destacada. La campana puede ser piramidal, envolvente o quedar oculta dentro de un cerramiento, según el diseño del quincho.
¿La chimenea americana funciona mejor que una cuadrada?
No necesariamente. La forma exterior no determina por sí sola el rendimiento. El funcionamiento depende de las medidas de la campana, la sección y altura del ducto, los cambios de dirección, la salida exterior, la entrada de aire y las condiciones de viento.
¿Qué medidas necesito para pedir una cotización?
Necesitás informar el ancho y la profundidad del fogón, el ancho y el alto de la boca del asador, la altura disponible hasta el techo o la salida y el recorrido previsto para la chimenea. También conviene enviar fotografías frontales, laterales y del sector exterior.
¿La campana, la chimenea y el sombrerete están siempre incluidos?
No deben considerarse incluidos automáticamente. El presupuesto tiene que detallar el cuerpo de la campana, la transición, los tramos de chimenea, los codos, el sombrerete, los soportes, la pintura, el embalaje, el flete y la instalación.
¿Se puede integrar con un cerramiento completo del asador?
Sí. La campana puede quedar visible o incorporarse dentro de un cerramiento metálico que también incluya laterales, frente y bajo asador. La configuración se define según el espacio, la estética y el acceso para mantenimiento.
¿Se puede instalar en un quincho ya construido?
En muchos casos sí. Antes hay que revisar el espacio disponible, los apoyos, el recorrido hasta el exterior, las vigas, el cielorraso, la impermeabilización y la cercanía de instalaciones o materiales combustibles.
¿Cuánto cuesta una campana con chimenea americana?
No existe un precio único porque se fabrica a medida. El valor cambia según las dimensiones, el formato, la longitud y el diámetro de la chimenea, los accesorios, el material, la terminación, los soportes, el embalaje, el envío y la instalación.
¿Hacen envíos fuera de Córdoba?
Sí. La fabricación se realiza en Córdoba, Argentina, y los envíos se coordinan según las dimensiones, el peso, el embalaje y el transporte disponible. El flete y la instalación solo se consideran incluidos cuando figuran expresamente en el presupuesto.
