Campana para Parrilla a Medida Sin Humo en tu Quincho Córdoba
Cómo proyectar una campana que capte mejor el humo del asador
Metalúrgica San Ignacio fabrica campanas extractoras para parrilla a medida en Córdoba, Argentina. Cada proyecto se adapta al tamaño del fogón, la boca del asador, la altura disponible, el recorrido del ducto y las condiciones de ventilación del quincho.
¿Qué función cumple una campana extractora para parrilla?
La campana crea una zona de captación sobre el fuego. Su forma conduce el humo y los gases calientes hacia una transición y luego hacia el ducto de tiraje. El objetivo es evitar que el humo se disperse por el ambiente antes de alcanzar la salida exterior.
La campana es solo una parte del sistema. Una pieza amplia puede rendir mal si el conducto es pequeño, tiene demasiadas curvas, termina en una zona de presión desfavorable o el quincho no dispone de aire de reposición. Del mismo modo, un sombrerete sofisticado no compensa una captación insuficiente. En la guía sobre campanas y ductos de tiraje se explican con más detalle los componentes del recorrido.
Componentes de un sistema de extracción para parrilla
Campana
Recibe el humo sobre el fogón y lo concentra hacia la salida superior.
Transición y ducto
Conducen el flujo hacia el exterior y deben evitar reducciones o cambios bruscos innecesarios.
Sombrerete
Protege la salida y puede ayudar a estabilizarla bajo determinadas condiciones climáticas.
El presupuesto debe especificar si estos componentes están incluidos y detallar sus medidas, materiales y terminaciones. También debe aclarar soportes, codos, sellados, embalaje, flete e instalación.
Qué significa realmente “quincho sin humo”
“Sin humo” expresa el resultado que busca quien instala una campana, pero no es una condición que pueda prometerse de forma absoluta sin evaluar el lugar. El comportamiento cambia según el tipo de fuego, el combustible, las corrientes de aire, las aberturas y la forma en que se utiliza la parrilla.
Factores que influyen en el tiraje
| Variable | Qué se analiza | Posible efecto |
|---|---|---|
| Fogón y boca | Ancho, alto, profundidad y posición habitual del fuego. | Determinan el volumen y la trayectoria inicial del humo. |
| Campana | Ancho, profundidad, altura, pendiente y ubicación. | Una cobertura insuficiente permite escapes laterales. |
| Ducto | Sección interior, altura total, forma y cambios de medida. | Una sección inadecuada puede limitar la evacuación. |
| Codos | Cantidad, radio y ángulo de los desvíos. | Agregan resistencia al paso de los gases. |
| Salida exterior | Altura respecto del techo, muros, árboles y construcciones cercanas. | El viento puede generar sobrepresión o reingreso. |
| Aire de reposición | Puertas, ventanas, rejillas y ventilación general. | Sin ingreso suficiente de aire, el humo tiene dificultad para salir. |
Señales frecuentes de un problema de tiraje
Los siguientes síntomas pueden orientar la revisión inicial, pero no sustituyen un diagnóstico en el lugar. Un mismo problema puede tener más de una causa.
| Síntoma | Posibles causas | Qué revisar primero |
|---|---|---|
| El humo escapa por el frente | Campana alta o poco profunda, captación insuficiente, corrientes laterales o fuego demasiado adelantado. | Posición del fuego, cobertura de la campana y circulación de aire alrededor de la boca. |
| Funciona mejor con una puerta o ventana abierta | Falta de aire de reposición dentro del quincho. | Ventilación disponible y posibles obstrucciones en las entradas de aire. |
| El humo vuelve en días de viento | Salida ubicada en una zona de presión, obstáculos cercanos o remate exterior inadecuado. | Altura y ubicación de la salida respecto del techo, paredes, árboles y construcciones. |
| El tiraje tarda demasiado en comenzar | Conducto frío, recorrido largo, sección inadecuada o acumulación de hollín. | Estado del ducto, limpieza, altura y cantidad de cambios de dirección. |
| El sistema funcionaba bien y empeoró | Obstrucción, suciedad, corrosión, deformación o modificación de aberturas del ambiente. | Ducto, sombrerete, soportes, uniones y ventilación del quincho. |
Sombrerete Venturi: qué aporta y cuáles son sus límites
El sombrerete tipo Venturi es una de las alternativas disponibles para rematar el ducto. Su geometría busca aprovechar el movimiento del aire exterior para generar una zona de menor presión alrededor de la salida y favorecer la evacuación.
Su resultado depende de la orientación del viento, de los obstáculos cercanos y de la correcta salida sobre el techo. También debe permitir limpieza y evitar obstrucciones. No elimina la necesidad de dimensionar correctamente la campana y el conducto.
Medidas necesarias para solicitar una cotización
No conviene elegir una campana solamente por una tabla genérica. Para preparar una primera evaluación, enviá las medidas en centímetros y acompañalas con fotografías claras.
- Ancho del fogón: medir la zona efectiva donde se enciende el fuego.
- Profundidad del fogón: medir desde el frente hasta el fondo del sector de combustión.
- Ancho de la boca: informar el ancho libre del vano del asador.
- Alto de la boca: medir desde la base hasta el borde superior de la abertura.
- Altura disponible: indicar la distancia hasta el techo y hasta la salida exterior prevista.
- Recorrido del ducto: detallar si será vertical o si necesitará codos y desplazamientos.
- Tipo de techo: aclarar si es losa, chapa, teja, madera u otra construcción.
- Fotografías: enviar vistas frontal, lateral y exterior del lugar de salida.
Antes de fabricar se deben confirmar las medidas definitivas, los apoyos, las interferencias y las condiciones de montaje. Las reglas de margen lateral o diámetro pueden servir como orientación inicial, pero no sustituyen la revisión del proyecto.
Materiales y terminaciones

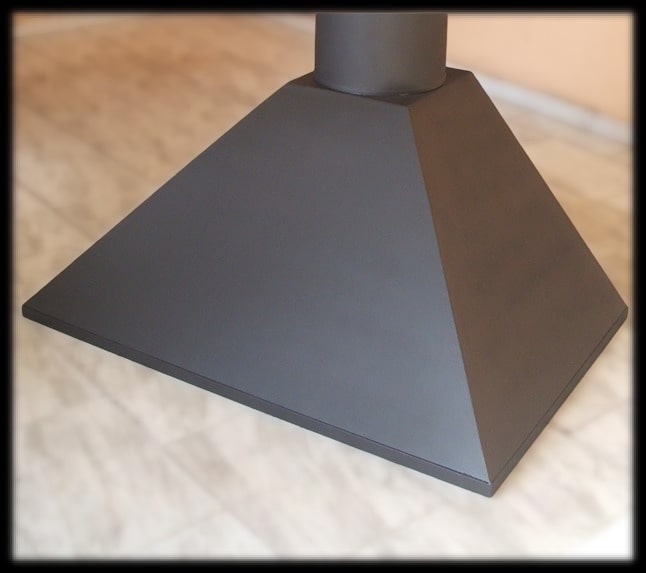

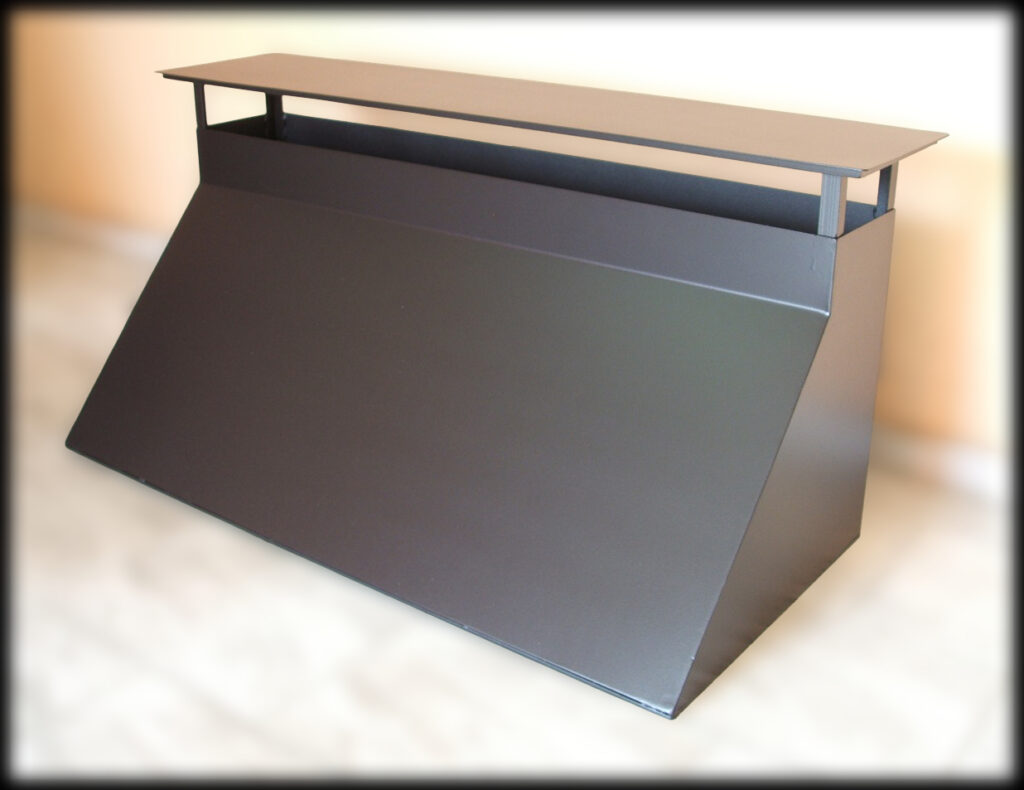

El cuerpo de las campanas se fabrica habitualmente en chapa calibre 18. Esa especificación debe figurar en el presupuesto junto con el material de las transiciones, ductos, soportes y sombrerete, porque no todos los componentes necesariamente requieren la misma solución.
La terminación puede realizarse en negro mate u otro color acordado. También pueden estudiarse detalles o piezas de acero inoxidable. Ninguna pintura exterior debe darse por apta para contacto directo con llama, brasas o alimentos sin verificar la ficha técnica del producto utilizado.
Campana a medida o modelo prefabricado
| Aspecto | Campana a medida | Campana prefabricada |
|---|---|---|
| Dimensiones | Se adapta a la boca, el fogón y el espacio disponible. | Obliga a adaptar la obra a medidas predeterminadas. |
| Ducto | Puede proyectarse según el recorrido real. | Suele ofrecer opciones limitadas o componentes separados. |
| Terminación | Permite acordar forma, color y detalles. | Se limita al catálogo disponible. |
| Precio | Se calcula por proyecto, materiales y complejidad. | Puede ser menor, aunque puede requerir adaptaciones posteriores. |
| Resultado | Depende del relevamiento, diseño y montaje correctos. | Depende de que el modelo sea compatible con la instalación. |
Ventajas y aspectos que se deben considerar
Ventajas
- Se adapta a las dimensiones reales del quincho.
- Permite proyectar campana, ducto y salida como un sistema.
- Puede reducir humo, grasa y hollín dispersos en el ambiente.
- Admite diseños rústicos, industriales o modernos.
- Puede dividirse en tramos para facilitar transporte y montaje.
Aspectos a considerar
- El peso exige soportes y fijaciones adecuados.
- La salida puede requerir trabajos en techo o mampostería.
- Los codos y reducciones pueden afectar el flujo.
- La ventilación del ambiente forma parte del funcionamiento.
- Se necesitan limpieza e inspecciones periódicas.
¿Cuánto cuesta una campana para parrilla a medida?
No existe un precio único. El valor cambia con el ancho y la profundidad, la forma de la campana, la sección y longitud del ducto, la cantidad de codos, el tipo de sombrerete, el material, la pintura, los soportes, el embalaje, el transporte y la instalación.
Los valores publicados para campanas de medidas diferentes no deben compararse como si fueran productos equivalentes. Una cotización solo es representativa cuando detalla las dimensiones, los materiales y los componentes incluidos.
| Concepto | Qué debe aclararse |
|---|---|
| Cuerpo de campana | Medidas, formato, material, espesor y terminación. |
| Transición y ductos | Sección, longitud, cantidad de tramos, uniones y codos. |
| Sombrerete | Modelo, dimensiones y material. |
| Soportes | Qué piezas de fijación están contempladas. |
| Logística | Embalaje, flete, descarga y modalidad de entrega. |
| Instalación | Tareas incluidas y trabajos de obra que quedan a cargo del cliente. |
Qué debería detallar el presupuesto
Para comparar correctamente una propuesta, no alcanza con mirar el precio total. El presupuesto debería identificar cada parte del sistema y dejar claro el alcance de fabricación y montaje.
- Medidas consideradas: ancho, profundidad, altura y formato de la campana.
- Materiales: tipo de chapa, espesor y terminación de cada componente.
- Ductos y accesorios: sección, longitud, cantidad de tramos, transiciones y codos.
- Sombrerete: modelo, material y dimensiones.
- Soportes y fijaciones: piezas incluidas para sostener el conjunto.
- Logística: embalaje, flete, descarga y modalidad de entrega.
- Instalación: tareas incluidas y trabajos de obra que quedan fuera.
- Vigencia y forma de pago: condiciones comerciales confirmadas para ese proyecto.
Cotizá tu campana para parrilla
Enviá el ancho y la profundidad del fogón, las medidas de la boca, la altura disponible, el recorrido previsto para el ducto y fotografías del interior y del techo. Con esa información se puede preparar una primera evaluación y definir qué componentes necesita el sistema.
Consultar por WhatsAppInstalación en quinchos nuevos o existentes
En una obra nueva es posible coordinar desde el principio la posición de la campana, la altura, los soportes y la salida exterior. En un quincho existente primero se debe revisar si hay vigas, cielorrasos, instalaciones eléctricas o de gas, impermeabilización y materiales combustibles en el recorrido.
Cuando se necesita atravesar un techo, modificar mampostería o intervenir una estructura, conviene coordinar el trabajo metalúrgico con el profesional o constructor responsable de la obra. La instalación no debe suponerse incluida si no está expresamente detallada en el presupuesto.
Limpieza y mantenimiento
- Retirá grasa, hollín y residuos de las superficies accesibles.
- Revisá que el ducto y el sombrerete no tengan obstrucciones.
- Controlá soportes, uniones, sellados y fijaciones.
- Observá si aparecen corrosión, deformaciones o desprendimientos.
- No utilices el asador cuando existan daños u obstrucciones visibles.
- La frecuencia de limpieza depende del uso, el combustible y la acumulación observada.
Fabricación artesanal en Córdoba, Argentina
Metalúrgica San Ignacio fabrica campanas para parrilla, ductos y chimeneas en Córdoba, Argentina. Los trabajos para otras provincias se envían mediante flete coordinado de acuerdo con el tamaño, el peso, el embalaje y el destino. El envío y la instalación solo se consideran incluidos cuando están expresamente indicados.
Productos relacionados para completar el asador
Preguntas frecuentes
¿Una campana a medida garantiza que el quincho quede sin humo?
No se puede garantizar el mismo resultado en todas las instalaciones. Una campana correctamente dimensionada puede mejorar de manera importante la captación del humo, pero el funcionamiento también depende del fogón, la altura de captación, la sección y el recorrido del ducto, los codos, la salida exterior, el viento y la entrada de aire al ambiente.
¿Qué medidas tengo que enviar para pedir una cotización?
Para una primera evaluación necesitás informar el ancho y la profundidad del fogón, el ancho y el alto de la boca del asador, la altura disponible hasta el techo o la salida y el recorrido previsto para el ducto. También conviene enviar fotografías frontales, laterales y del sector exterior.
¿La campana debe ser más ancha que la parrilla?
La campana debe cubrir adecuadamente la zona donde se genera y asciende el humo. El margen necesario no es universal: se define según el ancho y la profundidad del fogón, la apertura frontal, la altura de instalación, la presencia de laterales y las corrientes de aire del quincho.
¿Para qué sirve un sombrerete tipo Venturi?
Es un remate para la salida del ducto diseñado para protegerla y favorecer la evacuación de los gases bajo determinadas condiciones de viento. No corrige por sí solo una campana pequeña, un ducto insuficiente, demasiados codos o una mala entrada de aire.
¿La campana incluye ducto y sombrerete?
Depende del presupuesto. La cotización debe aclarar por separado si incluye el cuerpo de la campana, la transición, los tramos de ducto, los codos, el sombrerete, los soportes, la pintura, el embalaje, el flete y la instalación.
¿Se puede instalar en un quincho ya construido?
En muchos casos sí. Antes hay que revisar el espacio disponible, los puntos de apoyo, el recorrido hasta el exterior, las vigas, el cielorraso, la impermeabilización y la cercanía de instalaciones o materiales combustibles.
¿Cuánto cuesta una campana para parrilla a medida?
El precio depende de las dimensiones, el formato, el material, la longitud y sección del ducto, la cantidad de codos, el tipo de sombrerete, la terminación, los soportes, el embalaje, el envío y la instalación. Por eso cada proyecto requiere una cotización personalizada.
¿Hacen envíos a otras provincias?
Sí. La fabricación se realiza en Córdoba, Argentina, y los envíos se coordinan según el tamaño, el peso, la forma de embalaje y el transporte disponible. El flete y la instalación solo se consideran incluidos cuando están expresamente detallados en el presupuesto.
