Campana para Parrilla con Ducto de Tiraje a Medida
Cómo proyectar el recorrido del humo desde la campana hasta el exterior
Metalúrgica San Ignacio fabrica campanas y ductos de tiraje para parrilla a medida en Córdoba, Argentina. Esta guía se concentra en el recorrido posterior a la captación: transición, sección del conducto, tramos, codos, soportes, salida exterior y sombrerete.
Qué función cumple el ducto de tiraje
La campana capta y concentra el humo, pero es el ducto el que debe conducirlo hasta una zona exterior segura. En su interior circulan gases calientes, vapor, grasa y partículas de hollín, por lo que el recorrido debe permitir tanto la evacuación como la limpieza y la inspección.
Un conducto mal resuelto puede limitar una campana correctamente fabricada. Las reducciones, curvas cerradas, uniones con filtraciones, obstrucciones y salidas ubicadas en zonas de presión desfavorable pueden provocar pérdidas de rendimiento o reingreso de humo.
Componentes de una instalación completa
Transición
Une la salida de la campana con el ducto y adapta gradualmente una sección a otra.
Tramos y codos
Forman el recorrido interior o exterior y deben sostenerse con fijaciones adecuadas.
Salida y sombrerete
Rematan el sistema sobre el techo o en el exterior y quedan expuestos al viento y la lluvia.
| Elemento | Datos necesarios | Riesgo de una definición incompleta |
|---|---|---|
| Transición | Medidas de entrada y salida, altura y forma. | Cambio brusco de velocidad, turbulencia o acumulación de residuos. |
| Ducto | Sección interior, longitud, forma, material y cantidad de tramos. | Restricción, pérdidas, uniones débiles o dificultad de limpieza. |
| Codos | Ángulo, radio, cantidad y ubicación. | Mayor resistencia y acumulación de hollín. |
| Soportes | Tipo, separación, fijación y estructura de apoyo. | Movimiento, vibración, deformación o desprendimiento. |
| Salida exterior | Altura, posición respecto del techo y obstáculos cercanos. | Reingreso por viento o descarga en una zona inadecuada. |
| Sombrerete | Modelo, dimensiones, material y forma de acceso. | Obstrucción, ingreso de agua o dificultad de mantenimiento. |
Ducto redondo, cuadrado o rectangular
La elección no debería basarse solamente en la estética. La forma disponible depende del espacio, la integración con la obra, la sección necesaria, la fabricación de las transiciones y el acceso para limpieza.
| Aspecto | Ducto redondo | Ducto cuadrado o rectangular |
|---|---|---|
| Interior | No tiene esquinas y ofrece una geometría continua. | Posee esquinas interiores que deben mantenerse limpias. |
| Integración | Suele quedar visible o requerir un cerramiento adicional. | Puede alinearse con muros, columnas y revestimientos. |
| Fabricación | Requiere cilindrado y uniones circulares. | Se resuelve mediante plegados y uniones de caras planas. |
| Transiciones | Puede conectarse a campanas piramidales mediante una pieza de adaptación. | Puede continuar directamente desde una salida rectangular. |
| Rendimiento | Depende de la sección, altura y recorrido completo; la forma no reemplaza el dimensionamiento. | |
Transiciones y cambios de sección
La salida superior de una campana suele tener una forma o una superficie diferente a la del ducto. La transición debe adaptar ambas secciones de manera progresiva. Una reducción abrupta puede concentrar pérdidas y favorecer turbulencias.
Tampoco conviene aumentar o reducir el conducto sin analizar el sistema. Una sección mayor no garantiza automáticamente más tiraje y una sección pequeña puede restringir la evacuación. La relación entre campana, transición, ducto y altura debe evaluarse en conjunto.
Codos y desplazamientos del conducto
Un recorrido completamente vertical suele ser más simple de resolver, pero no siempre coincide con la estructura del techo. Cuando se necesita desplazar el ducto, los codos deben proyectarse con el menor número posible y con cambios de dirección suaves.
Recorrido favorable
- Predominio de tramos verticales.
- Transiciones progresivas.
- Pocos cambios de dirección.
- Uniones selladas y accesibles.
- Soportes independientes del cielorraso decorativo.
Situaciones que requieren revisión
- Codos cerrados o consecutivos.
- Tramos horizontales extensos.
- Reducciones inmediatas sobre la campana.
- Conductos ocultos sin acceso de inspección.
- Apoyos improvisados o fijaciones insuficientes.

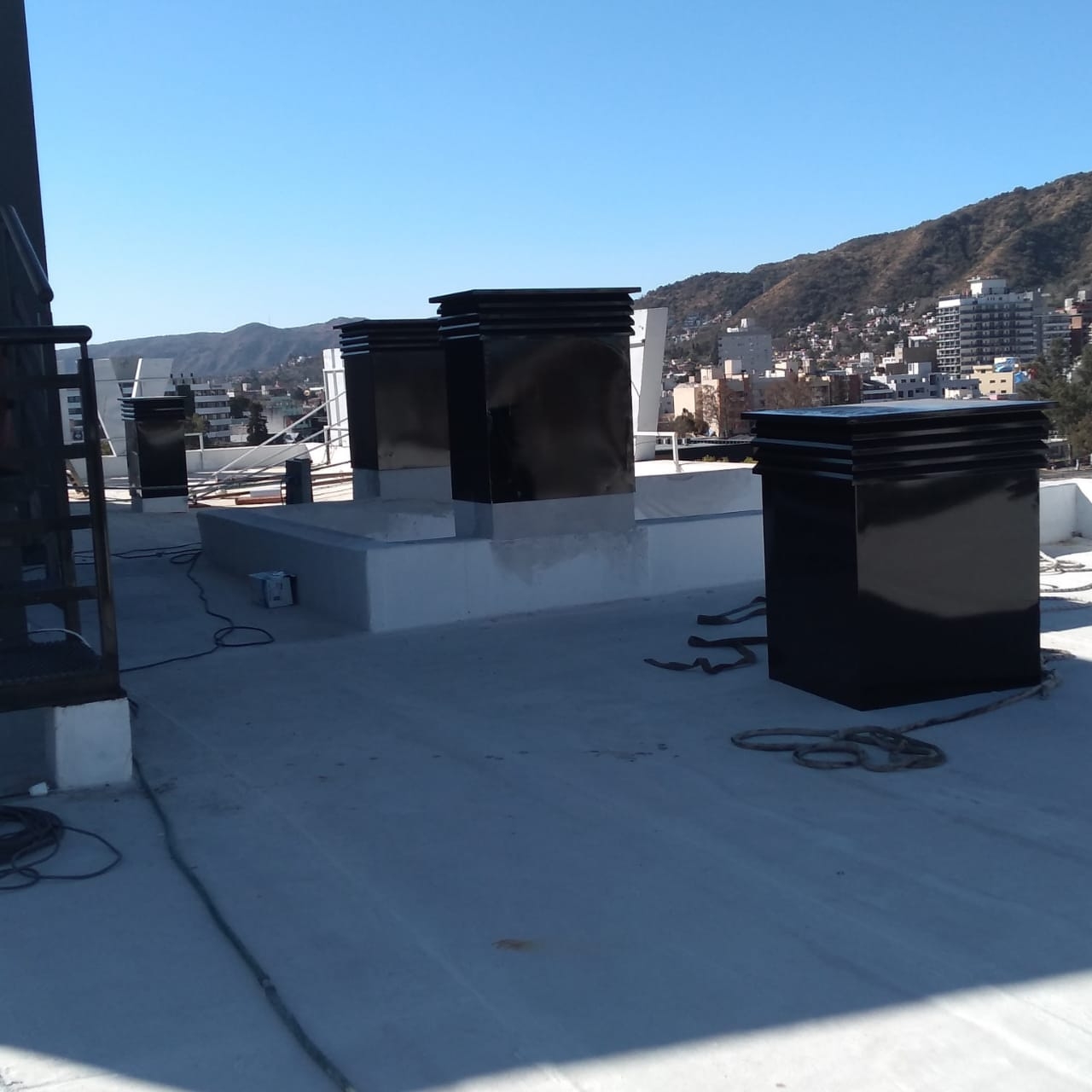

Salida sobre el techo y efecto del viento
La salida exterior no debe quedar definida únicamente por la longitud disponible del caño. Su ubicación respecto de cumbreras, paredes, árboles, edificios y otros obstáculos puede generar zonas de presión que favorezcan o perjudiquen la descarga.
El sombrerete protege el extremo y puede ayudar bajo ciertas condiciones, pero no debe utilizarse como solución universal. Si la salida está mal ubicada, el ducto es insuficiente o el quincho no recibe aire de reposición, cambiar solamente el sombrerete puede no resolver el problema.
Medidas y fotografías necesarias para cotizar
- Ancho y profundidad del fogón: identificar la zona donde se genera el humo.
- Ancho y alto de la boca: medir la abertura libre del asador.
- Salida de la campana: informar las medidas existentes si la campana ya está construida.
- Altura interior: medir desde la campana hasta el techo o cielorraso.
- Recorrido previsto: señalar tramos verticales, horizontales, codos y desplazamientos.
- Salida exterior: medir la distancia sobre el techo y mostrar obstáculos cercanos.
- Tipo de construcción: aclarar si hay losa, chapa, teja, madera, vigas o cielorraso.
- Fotografías: enviar vistas frontal, lateral, superior y exterior.
Si el sistema existente presenta humo de retorno, también conviene indicar cuándo ocurre: al encender, con el fuego fuerte, cuando se cierran puertas o ventanas, o durante determinados vientos.

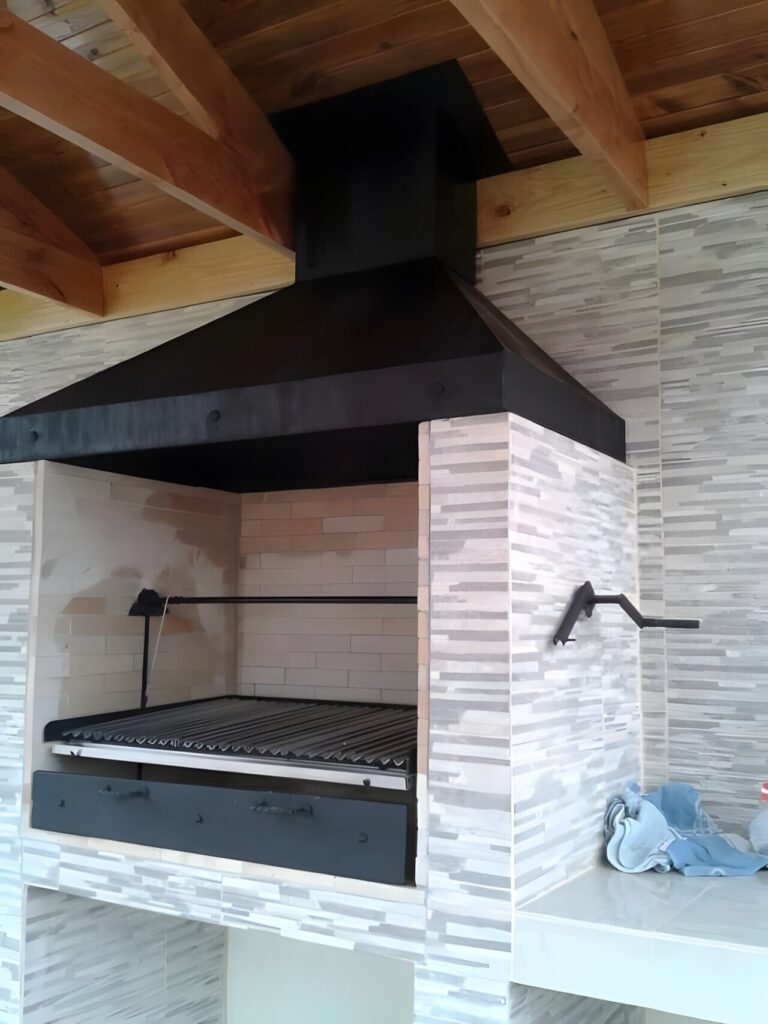

Materiales, espesores y terminaciones
El cuerpo de la campana se fabrica habitualmente en chapa calibre 18. El material y espesor de los ductos, transiciones, codos, soportes y sombreretes deben confirmarse según la sección, la longitud, el peso y la exposición exterior.
Los componentes pueden terminarse en negro mate u otro color acordado, y algunos proyectos pueden incorporar acero inoxidable. La propuesta debe diferenciar claramente los materiales de cada pieza y no presentar una terminación exterior como apta para contacto directo con llama o alimentos sin respaldo técnico.
Instalación y seguridad del recorrido
Los ductos transportan calor y quedan próximos a techos, vigas, cielorrasos y otros elementos de la construcción. Las distancias, aislaciones, pasatubos, impermeabilización y soportes deben definirse según el material del entorno y las condiciones de la obra.
Cuando el recorrido atraviesa un techo o queda cerca de materiales combustibles, conviene coordinar la fabricación con el profesional responsable. La instalación no debe considerarse incluida salvo que esté detallada expresamente en el presupuesto.
Limpieza e inspección de los ductos
- Revisá periódicamente la acumulación de grasa y hollín.
- Mantené libres la salida y el sombrerete.
- Controlá uniones, soportes, fijaciones y sellados.
- Observá si hay corrosión, deformaciones o filtraciones de humo.
- Prestá atención a cambios de funcionamiento respecto del uso habitual.
- No utilices el asador si el ducto está obstruido o presenta daños visibles.
¿Cuánto cuesta un ducto de tiraje para parrilla?
El precio no depende solamente de los metros de conducto. Dos recorridos con la misma longitud pueden tener costos diferentes si cambia la sección, la forma, la cantidad de codos, las transiciones, los soportes, la salida sobre techo o el tipo de sombrerete.
| Factor | Qué debe detallarse |
|---|---|
| Campana y transición | Medidas, forma, material y sección de salida. |
| Ductos | Forma, sección, longitud y cantidad de tramos. |
| Codos y piezas especiales | Ángulos, desplazamientos, reducciones y adaptadores. |
| Soportes y salida | Fijaciones, estructura de apoyo y terminación sobre el techo. |
| Sombrerete | Modelo, medidas, material y forma de montaje. |
| Logística e instalación | Embalaje, flete, descarga, montaje y trabajos de obra excluidos. |
Cotizá la campana y el recorrido de ductos
Enviá las medidas del fogón y de la boca, la altura disponible, un esquema del recorrido y fotografías del interior y del techo. Con esos datos se puede preparar una primera evaluación.
Consultar por WhatsAppFabricación artesanal en Córdoba, Argentina
Metalúrgica San Ignacio fabrica campanas, transiciones, ductos y sombreretes para parrilla en Córdoba, Argentina. Los trabajos destinados a otras provincias se envían mediante flete coordinado según sus dimensiones, peso, embalaje y destino. El transporte y la instalación solo se consideran incluidos cuando están detallados en la cotización.
Guías y productos relacionados
Preguntas frecuentes
¿Qué es un ducto de tiraje para parrilla?
Es el conducto que recibe el humo y los gases desde la transición de la campana y los lleva hasta la salida exterior. Su sección, altura, recorrido, uniones y remate deben definirse como parte del sistema completo.
¿Es mejor un ducto redondo o uno cuadrado?
Ninguna forma es superior en todos los casos. El redondo evita esquinas interiores y suele facilitar un recorrido continuo; el cuadrado o rectangular puede integrarse mejor a muros y revestimientos. Lo importante es conservar una sección adecuada y reducir obstáculos, pérdidas y cambios bruscos.
¿Cuántos codos puede tener el ducto?
No existe una cantidad universal recomendable. Cada codo agrega resistencia y puede afectar el flujo, especialmente cuando es cerrado o se combina con reducciones. Siempre que sea posible conviene priorizar un recorrido vertical y usar desplazamientos suaves.
¿Qué medidas necesito para pedir una cotización?
Necesitás informar el ancho y la profundidad del fogón, el ancho y el alto de la boca del asador, la altura hasta el techo o la salida, la longitud aproximada del recorrido y la cantidad de desvíos previstos. También conviene enviar fotografías del interior y del exterior.
¿La campana incluye ducto y sombrerete?
Depende del alcance cotizado. El presupuesto debe aclarar si incluye campana, transición, tramos de ducto, codos, uniones, sombrerete, soportes, pintura, embalaje, flete e instalación.

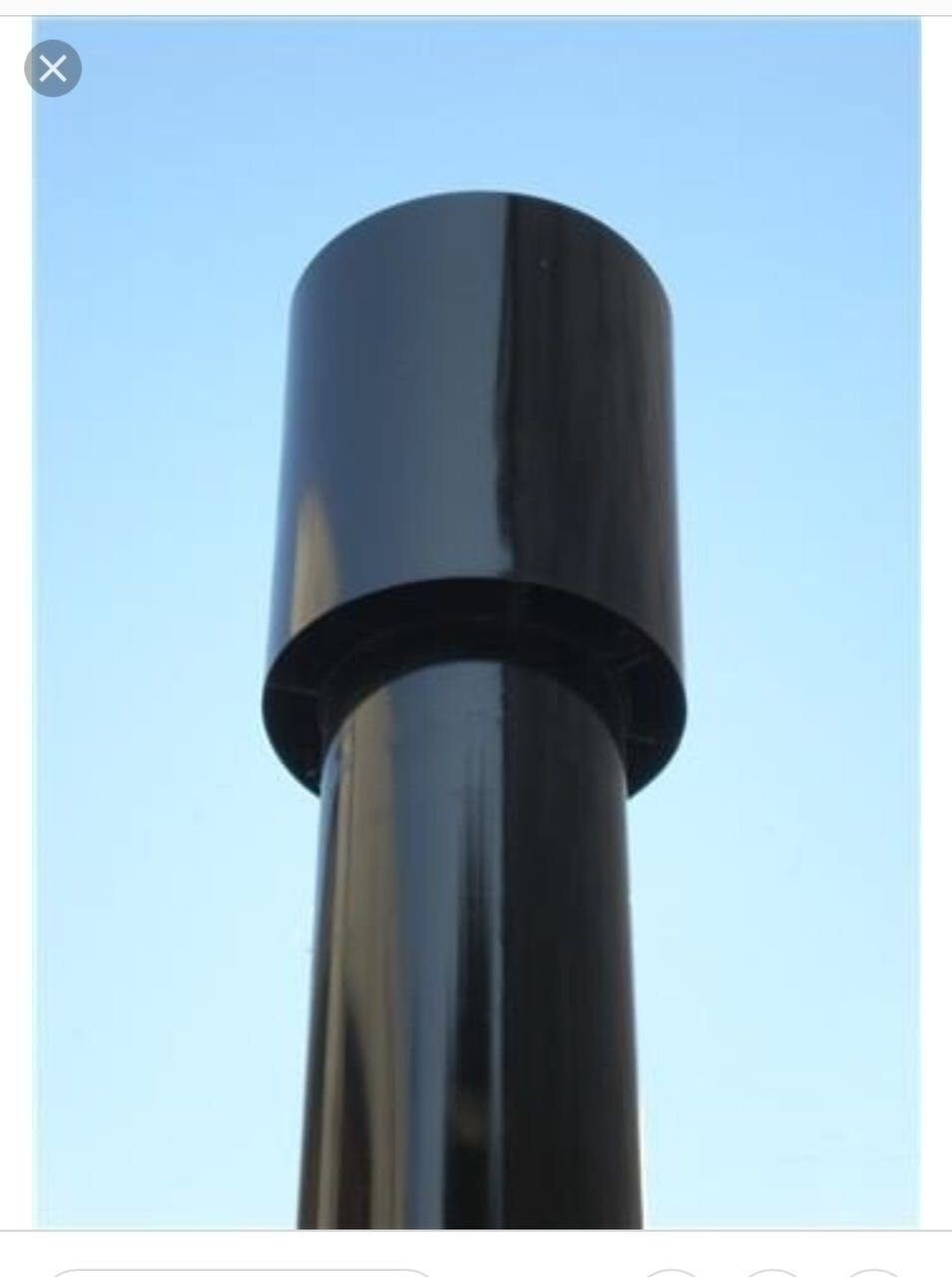

¿Para qué sirve el sombrerete de la chimenea?
Es el remate exterior del ducto. Ayuda a proteger la salida frente a lluvia y residuos y, según su geometría y las condiciones de viento, puede favorecer la evacuación. No corrige por sí solo una sección insuficiente, demasiados codos o una mala entrada de aire.
¿Se puede adaptar el ducto a un quincho ya construido?
En muchos casos sí. Antes se deben revisar vigas, cielorrasos, instalaciones, materiales combustibles, impermeabilización, apoyos y obstáculos exteriores. Cuando hay que atravesar el techo o modificar una estructura, conviene coordinar el trabajo con el profesional responsable de la obra.
¿Cuánto cuesta una campana con ducto de tiraje?
No existe un precio único. El valor depende de las medidas de la campana, la sección y longitud del ducto, el número de tramos y codos, las transiciones, el sombrerete, los materiales, los soportes, la terminación, el embalaje, el envío y la instalación.
¿Hacen envíos fuera de Córdoba?
Sí. La fabricación se realiza en Córdoba, Argentina, y los envíos se coordinan según las dimensiones, el peso, el embalaje y el transporte disponible. El flete y la instalación solo se consideran incluidos cuando están expresamente detallados en el presupuesto.
